01 扇机组合简介FAN & AIR PROFILE
“扇机组合”方案，即是指将风行亚太地区的大型工业风扇（工业吊扇）与蒸发式冷风机（俗称环保空调）两类各有明显优势的产品，通过专业计算后，结合客户工作现场的实际需要，科学地为客户高大型空间环境进行组合式设计，大限度地为客户需求进行全方面细致入微考虑，令方案实施后，两类产品优势互补，在各自大限度发挥效果的同时，又弥补了彼此效能上的不足，共同体现出十分良好的综合效果与应用价值。
02 扇机组合解决的难点FAN & AIR PAIN POINTS
没有冷风机，大风扇对人员进行感官降温没问题，但并不能将环境温度处理的很好，而没有大风扇，仅使用冷风机时又必须要设置大量送风管道吊挂于室内屋面以下，影响空间美观性与建筑安 全，推高了投资成本，唯有扇机组合才能得以兼顾，通风降温、换气、节约、美观、安 全目标全实现，对高大型建筑室内空气的改进具有重大意义与十分良好的经济实用价值。
03 扇机组合价值和应用范围FAN & AIR VALUE & APPROPRIATE
扇机组合价值：
1、大风量、超静音，在高大型的室内空间形成类自然的立体微风系统，通风降温无死角，广覆盖；
2、不光可令工作人员实现人体感官降温，更可实现环境整体降温，配合一定风速，令人体感舒适。而对于对环境湿度有要求的场所，还能保持室内空气干燥，避免设备及产品锈蚀、变质；
3、营造新风环境，可以达到单独使用大风扇或单独使用蒸发式冷风机均无法达到的全方面环境改进目标；
4、冷风机与风扇依季节需要可单独使用其中一套系统，甚至于单独使用一套系统中的一或几台设备，大限度满足客户实际需要，降低运行费用；
5、通风、降温、安 全、节约、美观，各项客户关心的目标一次全实现；
6、某种意义上，可取代传统空调，若与空调组合使用，可以实现空调节能。
扇机组合应用范围：
特别适用于大型建筑室内空间。
既追求良好通风降温，也要满足建筑屋面的承重安 全性、空间美观性，更要节约投资费用的大型室内生产工作场所。
04 扇机组合典型解决方案FAN & AIR SOLUTIONS
-
主要设备
-
“联盈”系列工业大风扇
蒸发式冷风机
-
排风方式
-
正压排风
-
主机型号
-
RTF-CF-7E/ RTF-20A
-
送风面积
-
约4000㎡
-
主机数量
-
8台/40台
- 总新风送风量
-
920000m³/h
-
主机安装方式
-
室内吊顶安装/室外挂墙安装
- 空气流通量
-
105600CMM/min
-
送风方式
-
整体通风降温
-
换气次数
-
约50次/小时(离地参考高度按5米计)
-
送风口型号
-
自动摇摆送风口900*450
-
出风口降温效果
-
4~10℃
-
送风口数量
-
40个
-
风管材料
-
镀 钵 钢 板
客户需求背景

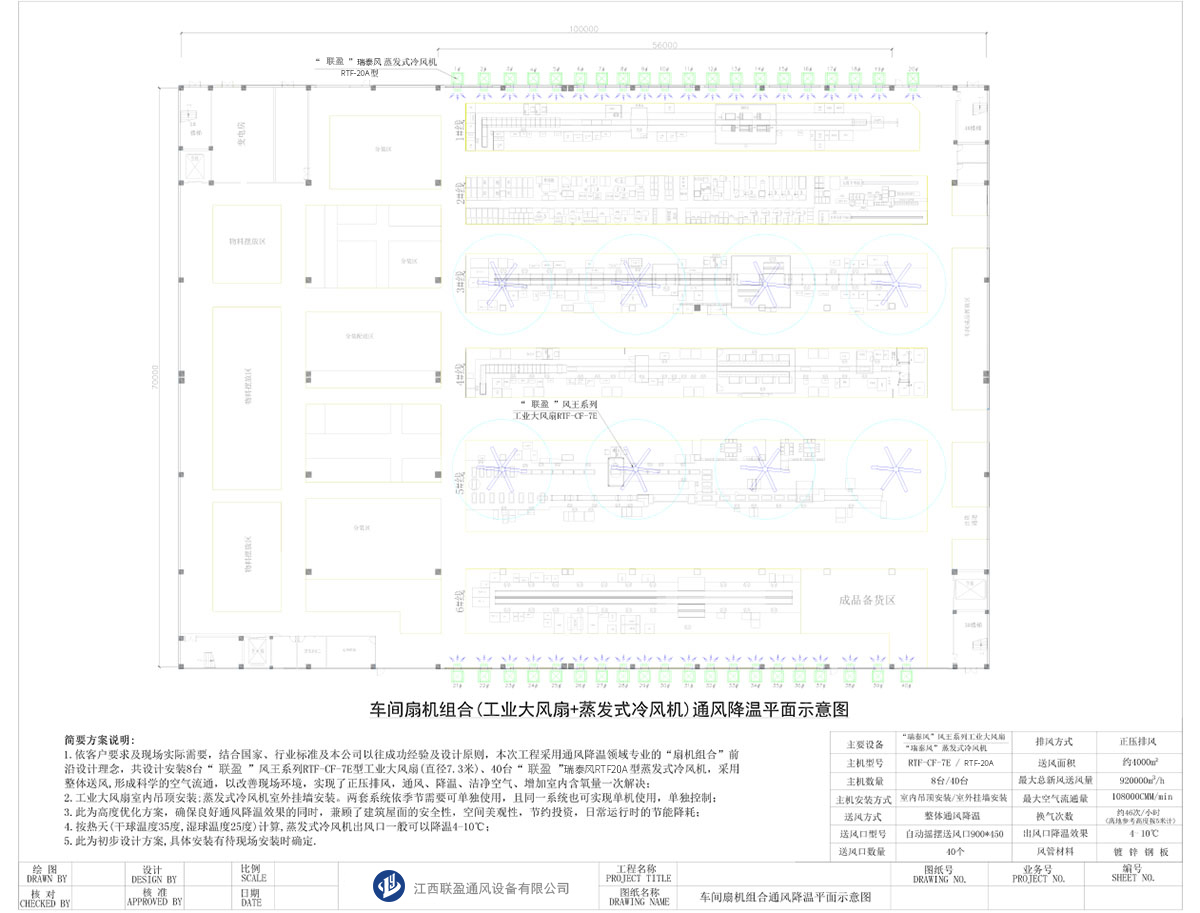

如上图所示，该客户是广东一家大型知名的电器制造企业，平面图是该企业的一个组装车间，车间长100m，宽70m，屋面高 距地面10m，属于砖混结构+钢构屋面复合建筑。车间共有工作人员160人，主要分布在6条生产线周边，而上图靠左处基本无人 工作，有发热生产设备，实际计算环境改进面积约4000m²，夏季高温天气时室内温度可达38~39℃，加上室内通风不畅，客户 已连续4年设想各种方式进行通风降温改造，包括使用传统的大壁扇、立扇，但其并不具有有效覆盖的通风效果，更不必说实现降 温目的；考虑过以大型工业风扇通风降温，但大风扇虽具有良好的通风功能，也能让员工体会到一定温差，但毕竟不能为工作区 域进行十分良好的整体环境降温，至于传统的空调，因该车间空间体积过大，终因初期投资及运行费用预算过于庞大而作罢。 客户后选定了本公司设计部门提交的“扇机组合”解决方案，方案概述如下：
联盈“扇机组合”解决方案
基于该客户实际4000平米高大型的建筑室内空间实际需要，设计了两套系统组合使用一套工业大风扇系统：设计瑞泰 RTF-CF-7E型大风扇（1.5KW，直径7.3m，风量13200m²/min）共计8台风扇；另一套系统为蒸发式冷风机，共设计了瑞泰风RTF-20A型冷风机（1.5KW，每小时输送冷鲜风量23000m³）共计40台。
联盈“扇机组合”解决方案实际应用效果
A、两套系统同时开启时

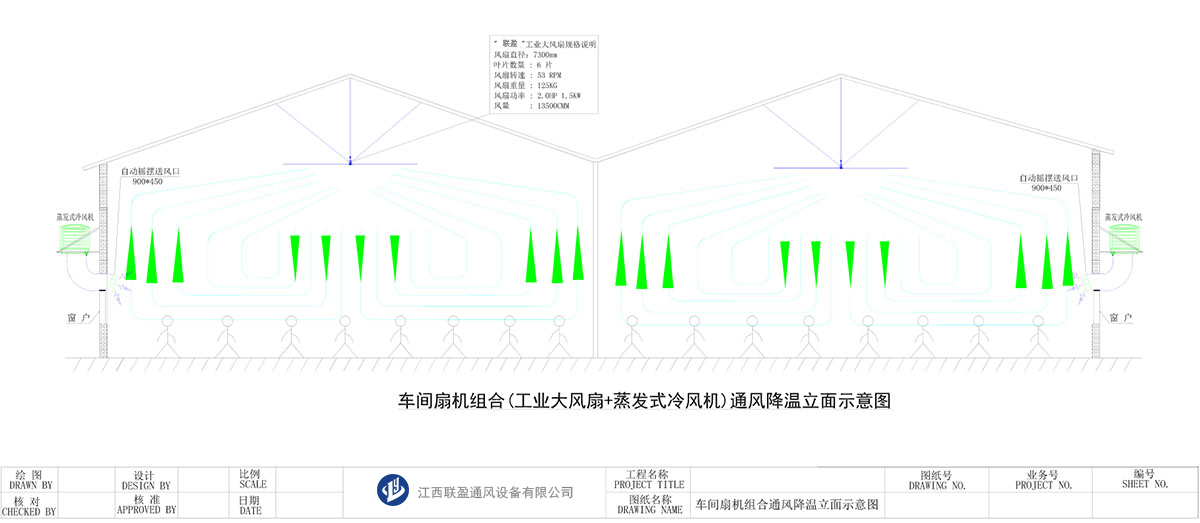

夏季高温天气正常生产使用时，同时开启运行两套系统——以室外挂墙安装的40台冷风机源源不断地大量输送经过滤降温后的冷 鲜风，经室外导风管入窗即止配以左右摇摆式送风方式，向车间内部输送每小时高达920000m³冷鲜风，再辅以悬挂于室内高 处的8台大风扇缓慢旋转，以每分钟105600m³的巨量空气流通量，进行大范围、立体驱动，将冷风机送入的大量冷鲜风进行 有效流通扩散，均匀的推送到车间各处，起到了人员、环境双重良好的通风降温效果。该设计在确保良好通风降温效果的同时， 兼顾了建筑屋面承重的安 全性、空间美观性，节约了投资与日常费用运行，可产生良好的经济与社会价值。模拟如下：
B、两套系统单独开启时
另该解决方案另一亮点是：依用户实际需要（用户非满员生产时，或春秋季节不是很热，但车间又有些闷热时），以上设计的两套降温系统可以单独使用，甚至于可以在单独使用其中一套系统时，还可实现单独控制，单机使用，可满足用户在不同季节、不同的生产时期的实际需要，支持促进企业良好的节能降耗目标。
05 扇机组合的本质The essence of the fan assembly
扇机组合的本质上是一种高度优化、行业前沿的解决方案，它实际上是大风扇应用效果的增强版解决方案，可以实现大风扇所不能达到的对环境进行直接降温的效果，一次性实现人员与环境双重降温的目标，可以满足更高标准的用户需求。
